裸纤与裸纤熔接详细教程
2023/3/3

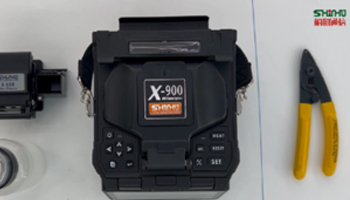

准备工具：熔纤机、切割刀、米勒钳、无水酒精、裸纤
1.用米勒钳小口剥除涂覆层（长度约4CM）
2.用酒精清洁光纤表面，将干净的裸纤放置在切割刀的裸纤槽内，涂覆层端对齐切割刀刻度尺约12mm的位置，进行切割。
3.将切割好的裸纤放入熔接机夹具内（注意手指不要碰到切割好的光纤端面）
4.将裸纤穿入热缩套管，重复上述操作切割另一端的裸纤。
5.将切割好的裸纤放入熔接机夹具内，盖上防风罩，开始熔接
6.将热缩套管移动至熔接点，放入加热炉内，开始加热
7.指示灯熄灭，加热完成，放入冷却托盘即可完成裸纤与裸纤的熔接，也可扫描下方二维码观看视频。
